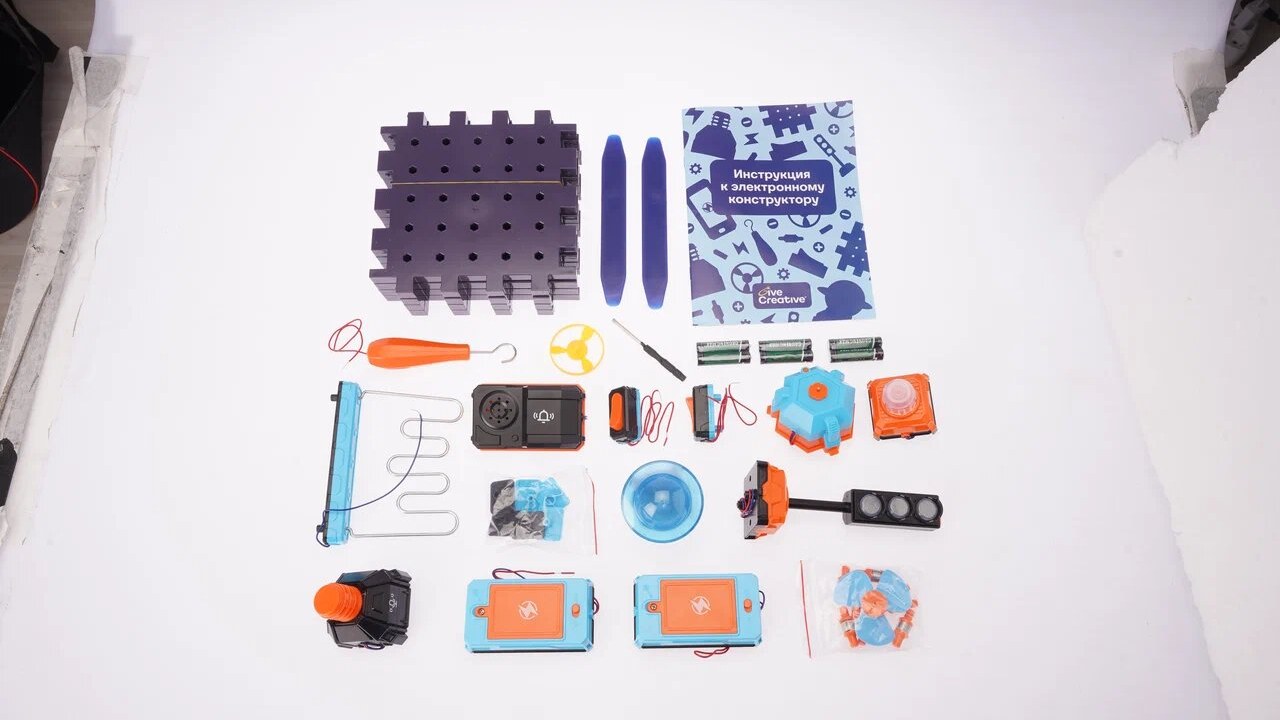

В коробке электронного конструктора обычно лежит десяток разноцветных модулей, катушки с проводом и инструкция со схемами, которые на первый взгляд кажутся сложнее, чем есть на самом деле. Разбираться с ними полчаса не придётся: чтобы ребёнок сам зажёг лампочку от батарейки, хватает трёх деталей и десяти минут. Дальше — по порядку: как собрать первую цепь, что добавить, когда лампочка загорится, и что проверить, если не загорелась.
Электронный конструктор — логичный следующий шаг для ребёнка, который уже облюбовал опыты дома с содой и уксусом: работает та же схема «сделал — сразу увидел результат», только вместо химической реакции — настоящий ток от батарейки, без пайки и без розетки.
С какого возраста ребёнку можно давать электронный конструктор
Границу задаёт не паспорт, а то, что ребёнок умеет делать руками и сколько способен сосредотачиваться на одном действии. Мелкие модули и провода с тонкими контактами — задача для пальцев, которые уже справляются с пуговицами и шнурками, а не только с крупными деталями конструктора-кубика.
- 4–5 лет. Только вместе со взрослым: ребёнок вставляет модули по подсказке, а батарейки в отсек кладёт и включает питание взрослый — руки в этом возрасте ещё путают «плюс» и «минус», а вот отвечать за последний шаг им пока рано.
- 6–7 лет. Ребёнок сам собирает цепь по картинке в инструкции, ошибки разбираете вместе. Контролировать стоит только финальное подключение батареи — его лучше по-прежнему делать под присмотром.
- 8–10 лет. Ребёнок читает схему сам, пробует более сложные цепи — несколько деталей подряд, пару выключателей — и сам находит причину, если не работает. Взрослый рядом, но уже не за руку.
Правило проще любых возрастных рамок: если ребёнок ещё тянет мелкие детали в рот, электронный конструктор — рано, независимо от возраста на коробке.
Что понадобится для первой схемы
Прежде чем собирать что-то сложное, разложите на столе пять типов деталей — с ними получится и первая схема, и все следующие из этой статьи.
| Деталь | Что делает | Как объяснить ребёнку |
|---|---|---|
| Батарейка (блок питания) | даёт энергию, чтобы ток двигался по цепи | насос, который толкает воду по трубе |
| Провода или катушки с проводом | путь, по которому идёт ток | сами трубы |
| Выключатель | замыкает и размыкает цепь | кран на трубе |
| Лампочка или светодиод | загорается, когда через неё идёт ток | лампа на конце трубы |
| Резистор | ограничивает силу тока | сужение в трубе, чтобы поток не хлынул слишком быстро |
| Моторчик или вентилятор | превращает ток в движение | водяное колесо на трубе |
| Звуковой модуль (звонок) | превращает ток в звук | свисток на трубе |
Эта аналогия с водой и трубами — не упрощение ради красивой картинки, а рабочий способ объяснить ребёнку, что вообще происходит внутри цепи, когда ничего не видно глазом. Она пригодится в следующем разделе: без неё сложно понять, зачем нужен выключатель, если лампочка и так может гореть.
Собираем первую цепь: батарейка → выключатель → лампочка
- Поставьте батарейки в отсек, соблюдая полярность — значки «+» и «−» на отсеке и на самих батарейках должны совпасть. С 6–7 лет ребёнок делает это сам, младше — лучше руками взрослого.
- Проведите провод от «+» батарейного отсека к одному из двух контактов выключателя.
- От второго контакта выключателя проведите провод к одному контакту лампочки или светодиодного модуля.
- От второго контакта лампочки проведите провод обратно к «−» батарейного отсека. Получилось кольцо: батарейка → выключатель → лампочка → снова батарейка, без разрывов.
- Переключите выключатель — лампочка загорается. Переключите обратно — гаснет.
Смысл всей конструкции — в слове «кольцо» из четвёртого шага. Ток течёт только тогда, когда цепь замкнута целиком, без единого разрыва: уберите хотя бы один провод — и лампочка не загорится, сколько ни щёлкай выключателем.
А теперь обратный вопрос: что будет, если убрать из этой цепи сам выключатель и соединить батарейку с лампочкой напрямую двумя проводами? Лампочка загорится сразу — и будет гореть непрерывно, потому что цепь теперь замкнута всегда, без возможности её разомкнуть. Батарейка в такой схеме сядет за несколько часов, даже если на лампочку никто не смотрит: она продолжает работать, как кран, который забыли закрыть. Выключатель — единственная деталь в цепи, которая умеет размыкать кольцо по желанию: закрыл кран — ток не течёт и батарейка не расходуется, открыл — ток снова пошёл.
Что дальше: вентилятор, звонок и светодиод с резистором
Когда первая схема заработала, остальные собираются по тому же принципу — меняется только деталь на месте лампочки.
Меняем лампочку на вентилятор
Соберите ту же цепь один в один, только вместо лампочки поставьте моторчик с пропеллером. Ток пойдёт по тому же кольцу, только теперь вместо света получится движение — лопасти закрутятся, как только выключатель замкнёт цепь.
Если поменять местами провода на моторчике — плюс на минус и обратно, — пропеллер закрутится в другую сторону. Это не поломка, а нормальное свойство мотора: направление тока определяет направление вращения, и это стоит показать ребёнку специально, а не прятать как случайную ошибку.
Меняем лампочку на звуковой модуль
Звонок (в инструкции к конструктору такая деталь обычно называется звуковым модулем) собирается по той же схеме: батарейка, выключатель, модуль. Разница в том, что часть звуковых модулей работает только при одном направлении проводов, как светодиод, — если тишина, для начала переверните модуль проводами в другую сторону, прежде чем искать более сложную причину.
Добавляем светодиод с резистором
Светодиод от обычной лампочки отличается тем, что ему важно направление тока: он загорается, только если подключён правильной стороной. У светодиода одна ножка длиннее — это плюс, её подключают к плюсу батареи. Не загорелся с первого раза — не спешите менять деталь, сначала переверните её.
Резистор рядом со светодиодом — не лишняя деталь для сложных схем, а защита: у светодиода очень маленькое сопротивление, и без ограничителя он пропустит через себя намного больше тока, чем выдержит, и сгорит за секунды — как тонкая трубка, через которую сразу пустили воду под давлением, без сужения. В простых наборах резистор чаще всего уже спрятан внутри самого модуля лампочки, и отдельно вставлять его не нужно; в наборах для детей постарше он бывает отдельной деталью — тогда его ставят в цепь до светодиода, по инструкции.
Если не работает: что проверить по порядку
Ни одна из следующих проблем не говорит о том, что конструктор сломан, — в девяти случаях из десяти дело в одной мелочи, которую легко найти за минуту.
- Полярность. Переверните светодиод, моторчик или звуковой модуль другой стороной — для них направление тока важно. Для обычной лампочки полярность значения не имеет, переворачивать её незачем.
- Контакты. Провод должен плотно сидеть в гнезде, а не просто лежать рядом. Слегка пошевелите каждое соединение по очереди — если лампочка мигнула, дело было именно в этом месте.
- Целостность кольца. Пройдите пальцем по цепи от «+» батарейки до «−»: если где-то в этой цепочке нет провода или он не подключён, ток не потечёт, даже если остальные девять соединений идеальны.
- Все выключатели на своих местах. Если в схеме несколько выключателей подряд, лампочка загорится только тогда, когда каждый из них замкнут — один разомкнутый прерывает всю цепь, даже если остальные в порядке.
- Батарейка. Если ни одна схема из набора не работает — от лампочки до звонка, — скорее всего, она села. Замените на новую (если батареек несколько, лучше сразу все) и попробуйте снова первую, самую простую схему.
Если после всех проверок лампочка всё равно молчит, соберите цепь заново с нуля, а не ищите одно неверное звено в уже собранной — так проще заметить пропущенный контакт.
Безопасность: только батарейки, никакой розетки
У всех схем в этой статье — низкое напряжение батареек, обычно от полутора до девяти вольт на весь набор. Такой ток совершенно безопасно брать в руки: почувствовать удар от батарейки физически невозможно, в отличие от розетки, где напряжение в десятки раз выше.
Из этого следует главное правило безопасности: ничего из собранного в конструкторе нельзя пытаться повторить, подключив провода к розетке или к удлинителю. Это не следующий уровень той же игры, а принципиально другое напряжение, и трогать его детям нельзя ни при каких обстоятельствах — учить обращаться с настоящей электросетью в этом возрасте не задача.
Если случайно соединить «+» и «−» батарейки напрямую проводом, без лампочки, моторчика или другой детали между ними, — это короткое замыкание. Провод и сама батарейка за несколько секунд заметно нагреваются, иногда до горячего на ощупь. Это сигнал сразу разомкнуть цепь и дать деталям остыть; если ребёнок соберёт такую схему без нагрузки, стоит вмешаться и показать, почему так делать не надо, а не просто один раз предупредить на словах.
Мелкие модули, катушки и запасные батарейки в конструкторе — не для детей младше того возраста, что указан на упаковке: их проглатывание опасно, а батарейка-таблетка, застрявшая в пищеводе, — ситуация, при которой нельзя ждать и наблюдать дома. Если это произошло, везите ребёнка в больницу или вызывайте скорую немедленно, не откладывая до утра, и проконсультируйтесь с педиатром, что делать дальше, когда острая ситуация будет позади.
Когда одной схемы становится мало
Если ребёнок за неделю собрал все схемы из инструкции и начал придумывать свои — вентилятор, который включается лампочкой, или звонок сразу с двумя выключателями, — стоит отнестись к этому всерьёз, а не как к разовому увлечению. Устойчивый интерес к тому, как что-то устроено изнутри, — один из сигналов, по которым вообще стоит искать ребёнку хобби, а не просто ждать, пока пройдёт само.
Развивать этот интерес можно в разные стороны: детский микроскоп переключает то же любопытство с тока на устройство обычных вещей под увеличением, а обычные конструкторы из каталога Give Creative — для дней, когда хочется строить руками что-то большое, без проводов и батареек.
Частые вопросы
С какого возраста можно давать ребёнку электронный конструктор?
С 4–5 лет — вместе со взрослым, который включает батарею и объясняет непонятное. Самостоятельно, без сборки цепи «за ребёнка», — лет с 8, когда мелкие модули и провода уже не тянутся в рот, а хватает терпения читать схему в инструкции.
Чем электронный конструктор отличается от паяльной станции или Arduino?
В электронном конструкторе детали защёлкиваются или соединяются проводами с зажимами — паять и разбираться в коде не нужно, всё собирается руками за минуты. Паяльные наборы и Arduino — следующий уровень для детей постарше, которые уже свободно читают готовые схемы и хотят не только собирать цепь, но и программировать её поведение.
Можно ли ребёнку собирать схемы без взрослого рядом?
Смотря какие. Простые цепи из этой статьи — батарейка, выключатель, лампочка или моторчик — с 8 лет обычно да, если ребёнок уже спокойно справлялся с похожими схемами раньше. Первую сборку и всё, что связано с заменой батареек, лучше первое время проходить вместе.
Лампочка не загорелась даже после всех проверок — что делать?
Соберите цепь заново с нуля, а не ищите одно неверное звено в уже собранной, — так проще заметить пропущенный контакт. Если и это не помогло, попробуйте лампочку или модуль из другой ячейки набора: иногда причина не в схеме, а в самой детали.
